Конверторът въздух-течност е компонент, който преобразува налягането на въздуха в налягане на маслото (коефициент на усилване 1:1) и може да се използва като аксесоар за интегриране във веригата газ-течност.Използването му може да елиминира пълзенето и нестабилността при движение с ниска скорост в общите пневматични вериги и може да се използва в комбинация с различни пневматични компоненти.
Конверторът е вертикален маслен цилиндър с маслена повърхност в състояние на статично налягане.Когато сгъстеният въздух действа директно върху повърхността на маслото, той няма да причини колебания на повърхността на маслото и пръски масло.

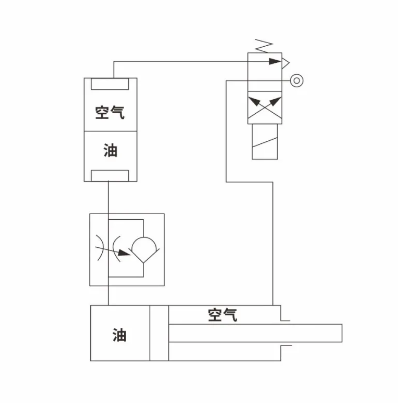

Преобразувателят е пълен с хидравлично масло.Тъй като в средата на конвертора няма бутало, маслото е в долната част на масления цилиндър.Превключете електромагнитния клапан, сгъстеният въздух навлиза в горната част на преобразувателя газ-течност, хидравличното масло навлиза в цилиндъра през еднопосочната дроселна клапа, за да избута буталния прът напред, а еднопосочната дроселова клапа реализира безстепенна промяна на скоростта без пълзене;преди да превключите двупозиционния четирипътен електромагнитен клапан Натиснете буталния прът, за да нулирате, хидравличното масло бързо се връща към преобразувателя газ-течност през дроселната клапа.Поради ефекта на преградата, хидравличното масло няма да влезе в горния тръбопровод.Когато двупозиционният четирипътен електромагнитен вентил се върне в позиция, започва нов работен цикъл.
Основният проблем на преобразувателя е да се избегне смесването на газа с маслото и излизането му, причинявайки нестабилност на трансмисията.Обикновено буферно устройство се инсталира на входа за въздух, за да се предотврати входящият сгъстен въздух да духа директно върху повърхността на течността, причинявайки колебания в нивото на течността и пръскане на масло.Спазвайте определено разстояние между буфера и нивото на течността.
Конверторите се използват широко във важни системи за прецизно управление като автоматизирани вериги, манипулатори, тежкотоварни машинни инструменти, точкови заварчици, транспортни ленти, медицинско оборудване, автомобили, кораби и авиация.
