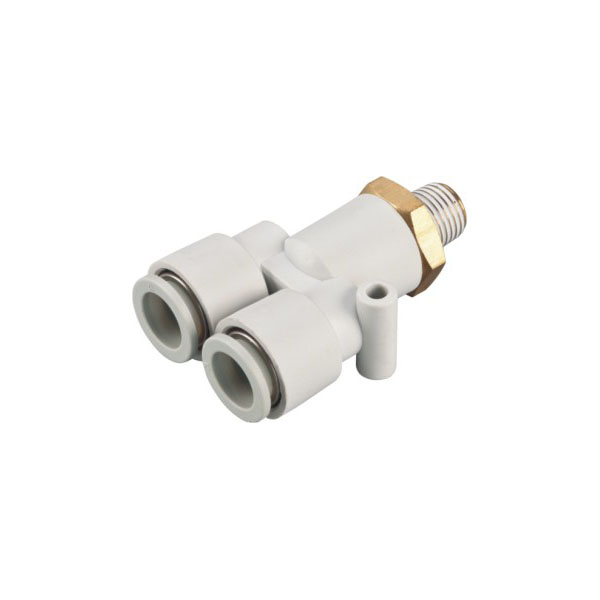

SNS KQ2X Series one touch 3 way Y type tee външна резба въздушен маркуч тръба конектор пластмасов пневматичен бърз монтаж

Кратко описание:

Пневматичните фитинги се използват в пневматичните тръбопроводи.Тръбните фитинги се предлагат в голямо разнообразие от модели, за да отговорят на всички ваши нужди от пневматични тръбопроводи.
1.Инструмент за свързване с едно докосване за тръбопроводи за въздушно налягане.

2. Различни приложения в зависимост от средата на потребителя в ограничени пространства.

3. Едно действие вкарва тръбата, за да я освободите и свържете лесно.

4. Персонализирано монтиране като ваш чертеж или ние правим чертеж като ваша проба.

5. Суровината отговаря на стандартите ROHS.

Изпратете имейл до нас

Подробности за продукта

Продуктови етикети

der Code

Техническа Спецификация

течност		Въздух, ако използвате течност, моля свържете се с фабриката
Максимално работно налягане		1.32Mpa (13.5kgf/cm²)
Диапазон на налягането	Нормално работно налягане	0-0,9 Mpa (0-9,2 kgf/cm²)
	Ниско работно налягане	-99,99-0Kpa (-750~0mmHg)
Температура на околната среда		0-60 ℃
Приложима тръба		PU тръба

Измерение

Модел	φd	L	φD	A	B	F	φC	φE	R	H (шестоъгълник)
)KQ2X4-M5	4	41	10.5	10.5	14.5	21.5	6	3.2	M5	12
KQ2X4-01	4	44.5	10.5	10.5	14.5	21.5	6	3.2	PT 1/8	12
KQ2X4-02	4	46.5	10.5	10.5	14.5	21.5	6	3.2	PT 1/4	14
KQ2X6-M5	6	44	12.8	12.8	16.5	23.5	6	3.2	M5	14
KQ2X6-01	6	47.5	12.8	12.8	16.5	23.5	6	3.2	PT 1/8	14
KQ2X6-02	6	49.5	12.8	12.8	16.5	23.5	6	3.2	PT 1/4	14
KQ2X6-03	6	49.5	12.8	12.8	16.5	23.5	6	3.2	PT3/8	17
KQ2X8-01	8	53	15.5	15.5	19.5	28	8	4.2	PT 1/8	17
KQ2X8-02	8	55	15.5	15.5	19.5	28	8	4.2	PT 1/4	17
KQ2X8-03	8	55	15.5	15.5	19.5	28	8	4.2	PT3/8	17
KQ2X10-01	10	57.5	18.5	18.5	24.5	30	8	4.2	PT 1/8	19
KO2X10-02	10	59.5	18.5	18.5	24.5	30	8	4.2	PT 1/4	19
KQ2X10-03	10	59.5	18.5	18.5	24.5	30	8	4.2	PT3/8	19
KQ2X10-04	10	60.5	18.5	18.5	24.5	30	8	4.2	PT 1/2	21
KQ2X12-02	12	63.5	21	21	29	34	8	4.2	PT 1/4	21
KQ2X12-03	12	63.5	21	21	29	34	8	4.2	PT3/8	21
KQ2X12-04	12	64.5	21	21	29	34	8	4.2	PT 1/2	21
