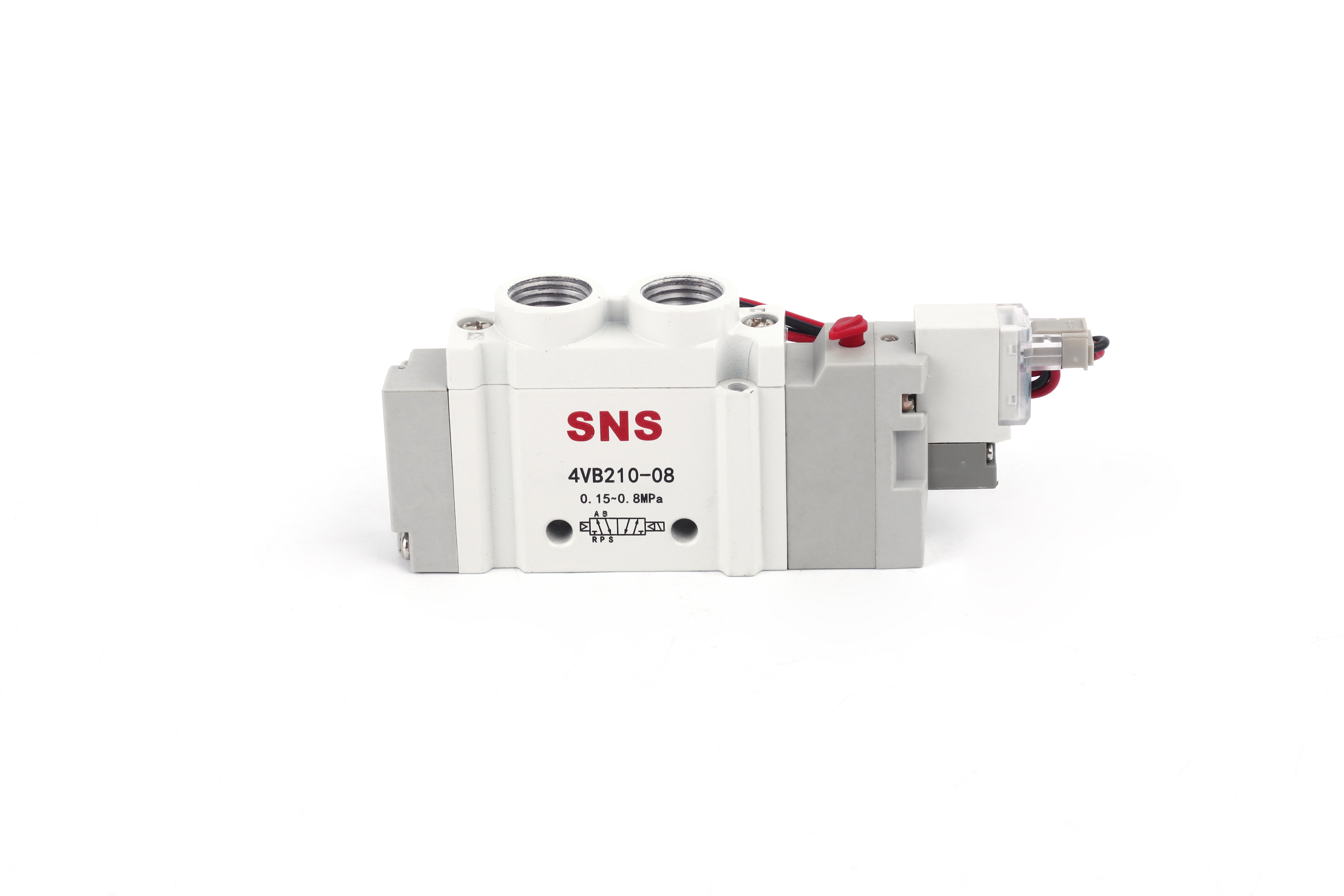

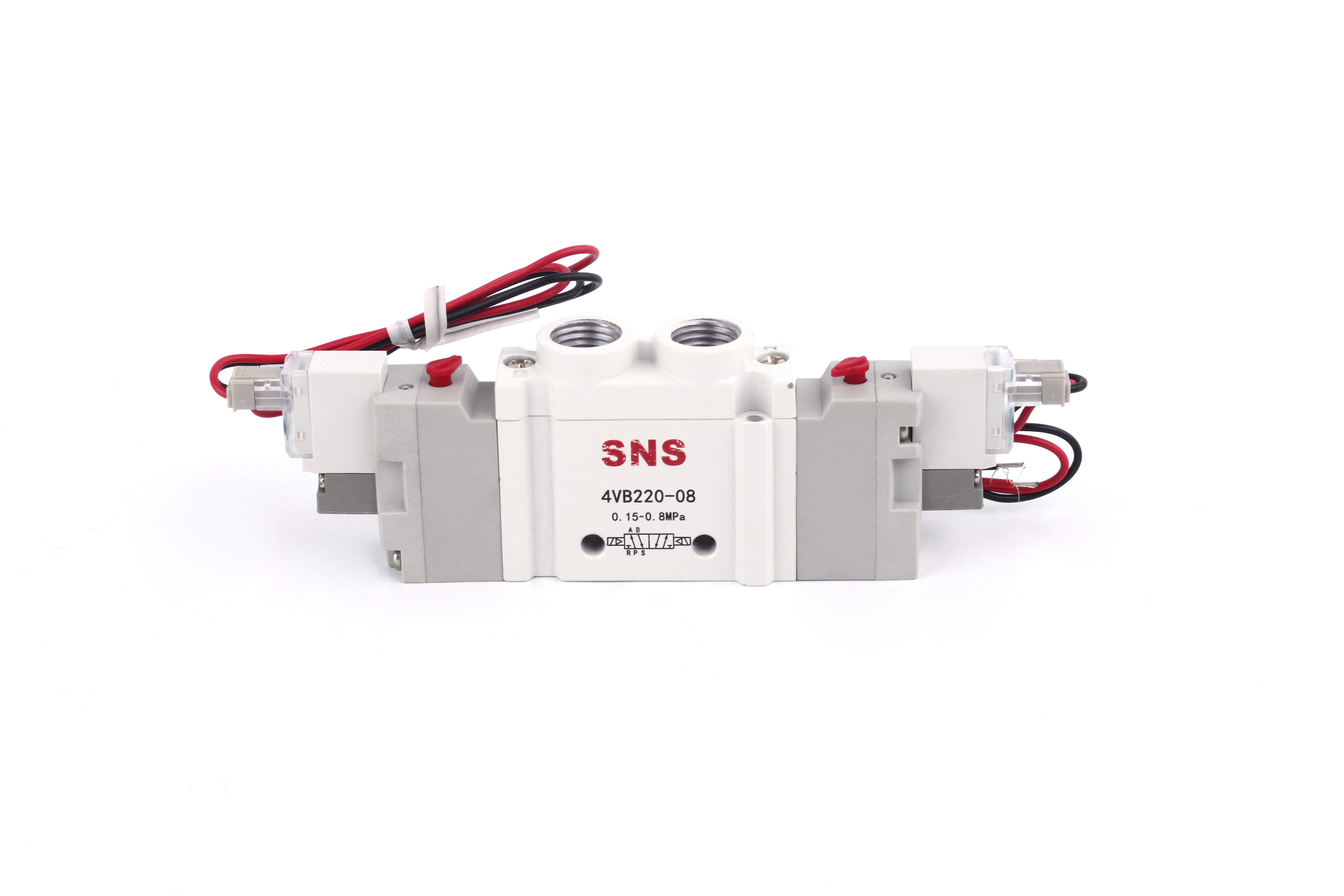

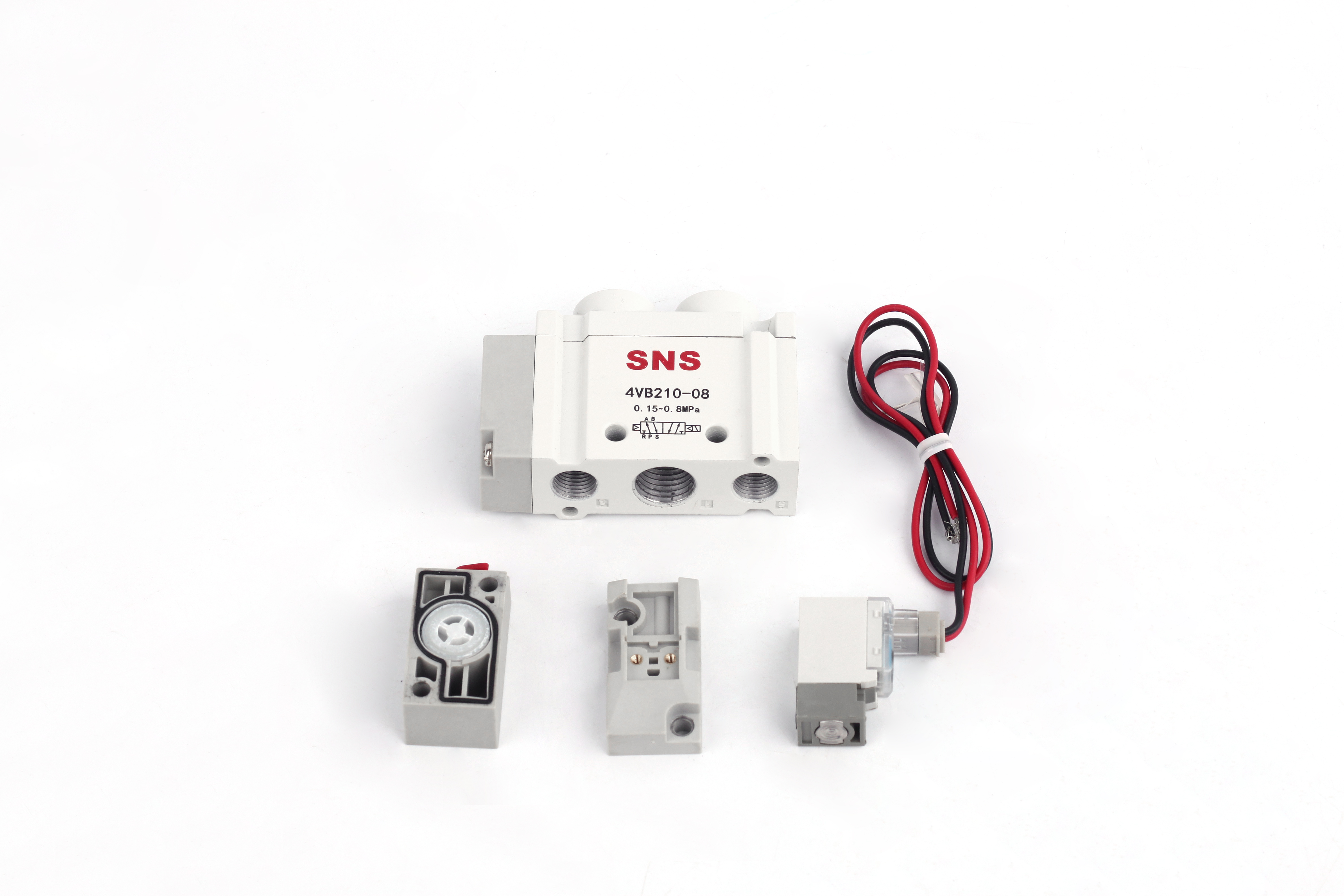

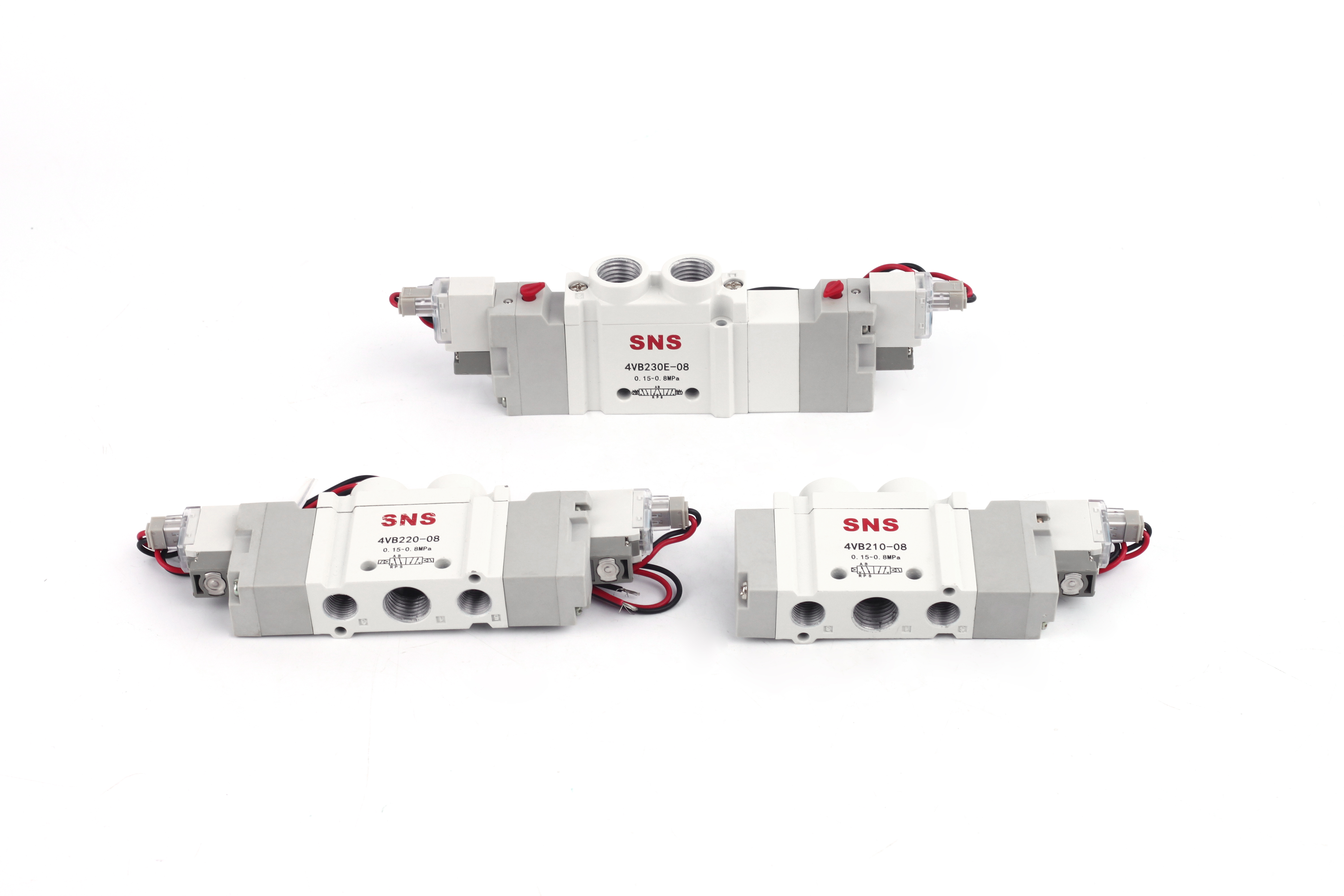

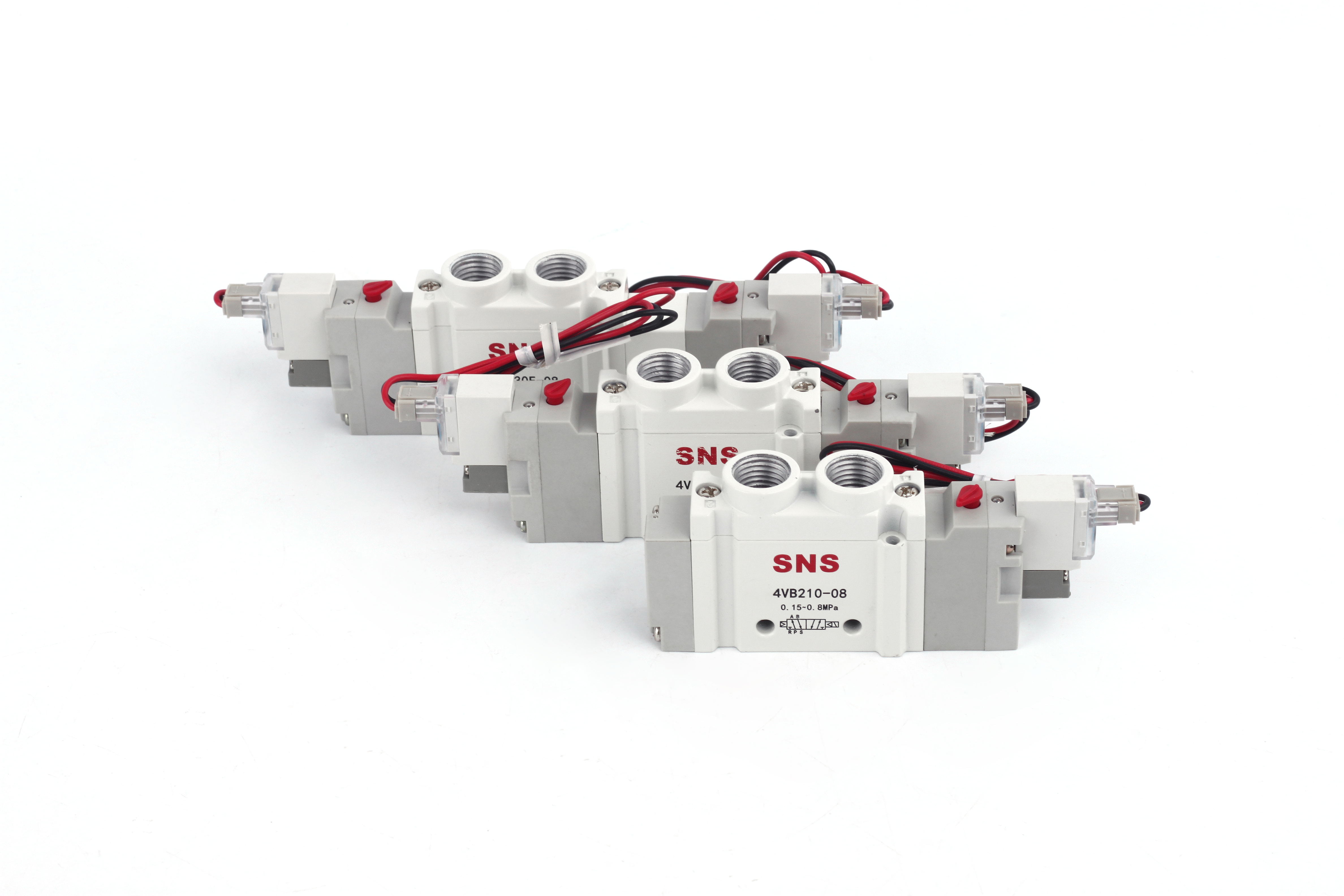

Серия SNS 4VB Пневматичен електромагнитен вентил за управление на въздушния поток на едро

Кратко описание:

Електромагнитният клапан има малък размер, голям капацитет на потока.Поради малкия размер въздушният порт е малък, изисква висококачествен въздух.Ходът на магнитната глава на соленоидите на електромагнитния клапан е кратък, така че стартовият ток е по-малък, нагряването е по-малко и мощността е по-ниска.
1. соленоид приема структура на пилотен клапан, за да подобри комутационните характеристики на главния клапан.Така възстановяващата сила се увеличава.
2. Кратко време за реакция.
3. Добра водоустойчивост.
4. Пилотният клапан и главният клапан използват централизирана изпускателна структура, за да се избегне изпускането на маслена мъгла и шум от изпускателния порт на пилотния клапан.
5.Красив външен вид, меко бяло.


Подробности за продукта

Продуктови етикети











Модел

4VB210-06

4VB220-06

4VB230C-06

4VB230E-06

4VB230P-06

4VB210-08

4VB220-08

4VB230C-08

4VB230E-08

4VB230P-08

Работна среда

Въздух

Метод на действие

Вътрешен пилот

Брой места

5/2 порт

5/3 порт

5/2 порт

5/3 порт

Ефективна площ на напречното сечение

14,00 mm² (Cv=0,78)

12,00 mm² (Cv=0,67)

16,00 mm² (Cv=0,89)

12,00 mm² (Cv=0,67)

Поемете калибъра

Всмукване = отделяне на газове = изпускане = G1/8

Всмукателен = дегазиран =G1/4 изпускателен =G1/8

Смазване

Не е нужно

ИЗПОЛЗВАЙТЕ натиск

0,15~0,8MPa

Максимална устойчивост на натиск

1.2MPa

Работна температура

0~60 ℃

Диапазон на напрежението

±10%

Консумация на енергия

AC:4VA DC:2,5W

Клас на изолация

Клас F

Ниво на защита

IP65 (DINA40050)

Електрическа връзка

Тип гнездо

Максимална работна честота

16 цикъла/сек

Минимално време на възбуждане

10ms под

Материал

Тяло

Алуминиева сплав

Уплътнения

NBR
