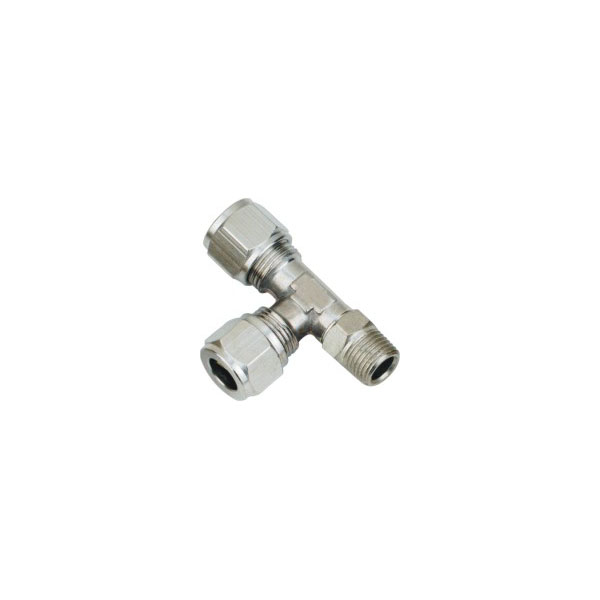

Серия SNS KTD висококачествен метален мъжки конектор за тройник, месинг Представено изображение
  • Серия SNS KTD висококачествен метален мъжки месингов конектор

Серия SNS KTD висококачествен метален мъжки месингов конектор

Кратко описание:

1.Инструмент за свързване с едно докосване за тръбопроводи за въздушно налягане.

2. Различни приложения в зависимост от средата на потребителя в ограничени пространства.

3. Едно действие вкарва тръбата, за да я освободите и свържете лесно.

4. Фитингите могат да се използват с полиуретан, найлон и други.

5. Персонализирано монтиране като ваш чертеж или ние правим чертеж като ваша проба.


Подробности за продукта

Продуктови етикети

Код за поръчка

Техническа Спецификация

течност Въздух, ако използвате течност, моля свържете се с фабриката
Максимално работно налягане 1.32Mpa (13.5kgf/cm²)
Диапазон на налягането Нормално работно налягане 0-0,9 Mpa (0-9,2 kgf/cm²)
Ниско работно налягане -99,99-0Kpa (-750~0mmHg)
Температура на околната среда 0-60 ℃
Приложима тръба PU тръба
Материал Месинг

Измерение

КТД

Модел T (mm)

P

A

B

H

M

КТД4-М5

M5

34

10

15

19

КТД4-01

PT 1/8

35

10

16

19

КТД4-02

PT 1/4

36

10

17

19

КТД6-М5

M5

38

12

18.5

20

КТД6-01

PT 1/8

39

12

19.5

20

КТД6-02

PT 1/4

40

12

20.5

20

КТД6-03

PT3/8

41

12

21.5

20

КТД6-04

PT 1/2

42

12

22.5

20

КТД8-01

PT 1/8

41.5

14

21.5

22

КТД8-02

PT 1/4

42.5

14

22.5

22

КТД8-03

PT3/8

43.5

14

23.5

22

КТД8-04

PT 1/2

44.5

14

24.5

22

КТД10-01

PT 1/8

45

16

22

25

КТД10-02

PT 1/4

46

16

23

25

КТД10-03

PT3/8

47

16

24

25

КТД10-04

PT 1/2

48

16

25

25

КТД12-01

PT 1/8

47

18

23

28

КТД12-02

PT 1/4

48

18

24

28

КТД12-03

PT3/8

49

18

25

28

КТД12-04

PT 1/2

50

18

26

28

Забележка: NPT、PT、G резбата не е задължителна

Цветът на ръкава на тръбата може да бъде персонализиран
