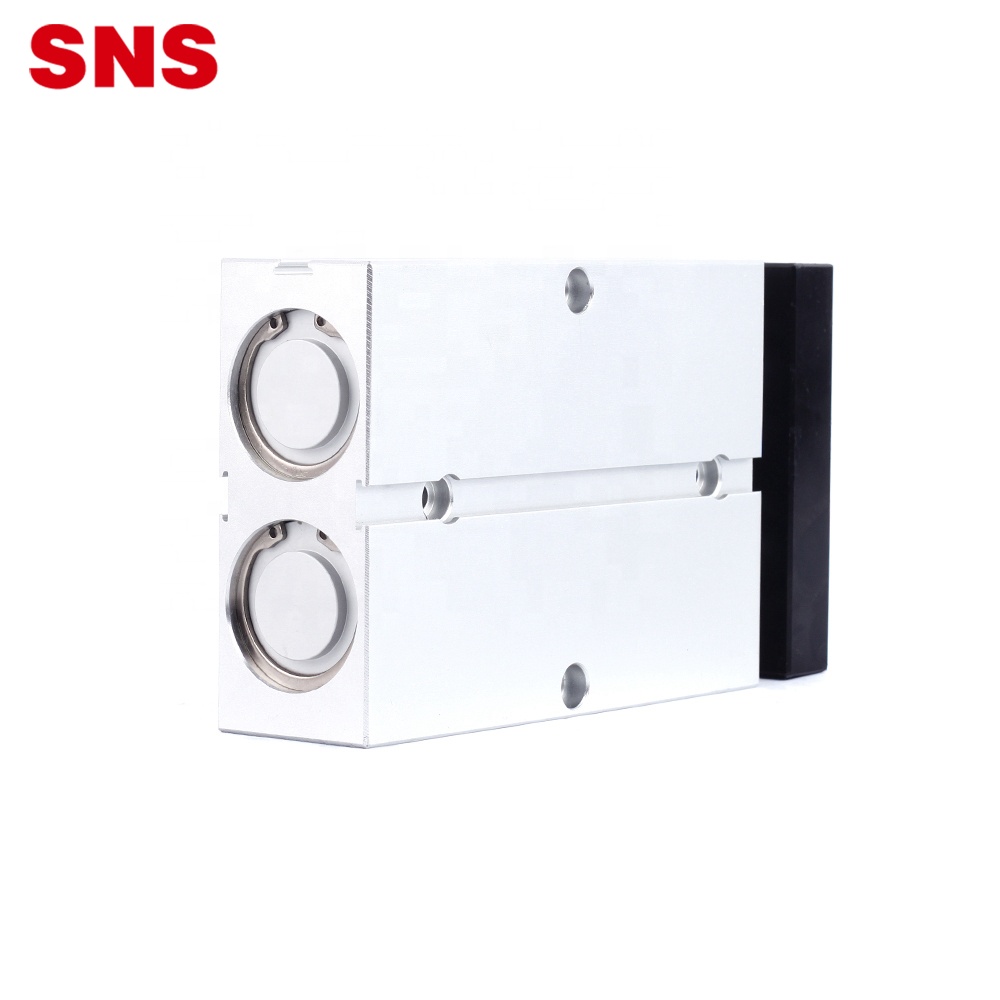

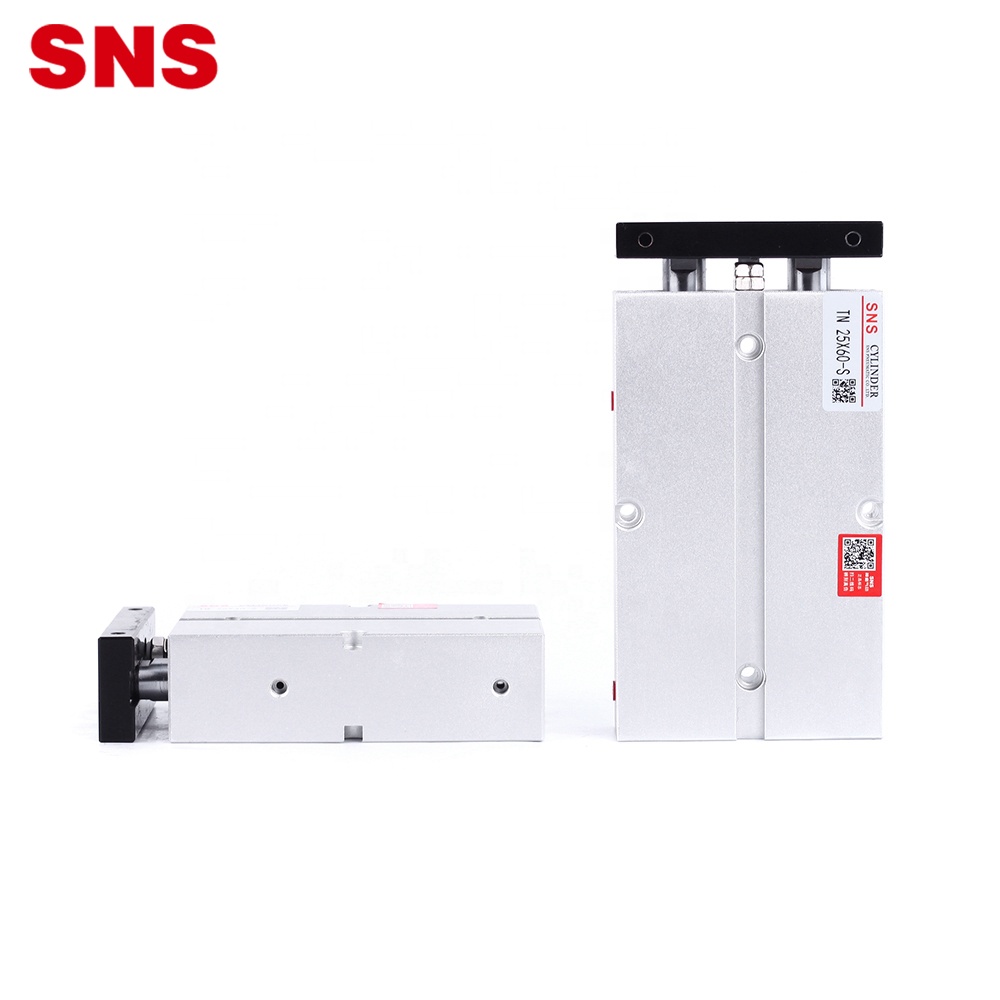

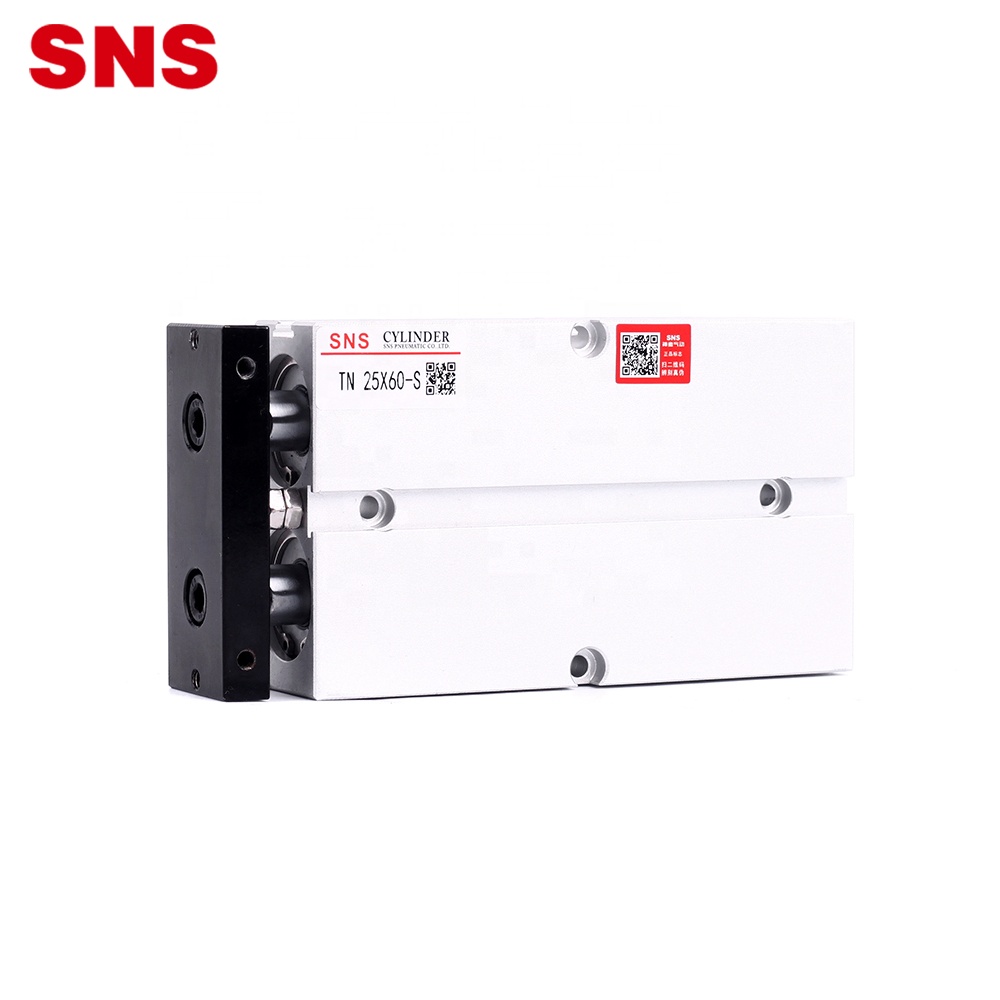

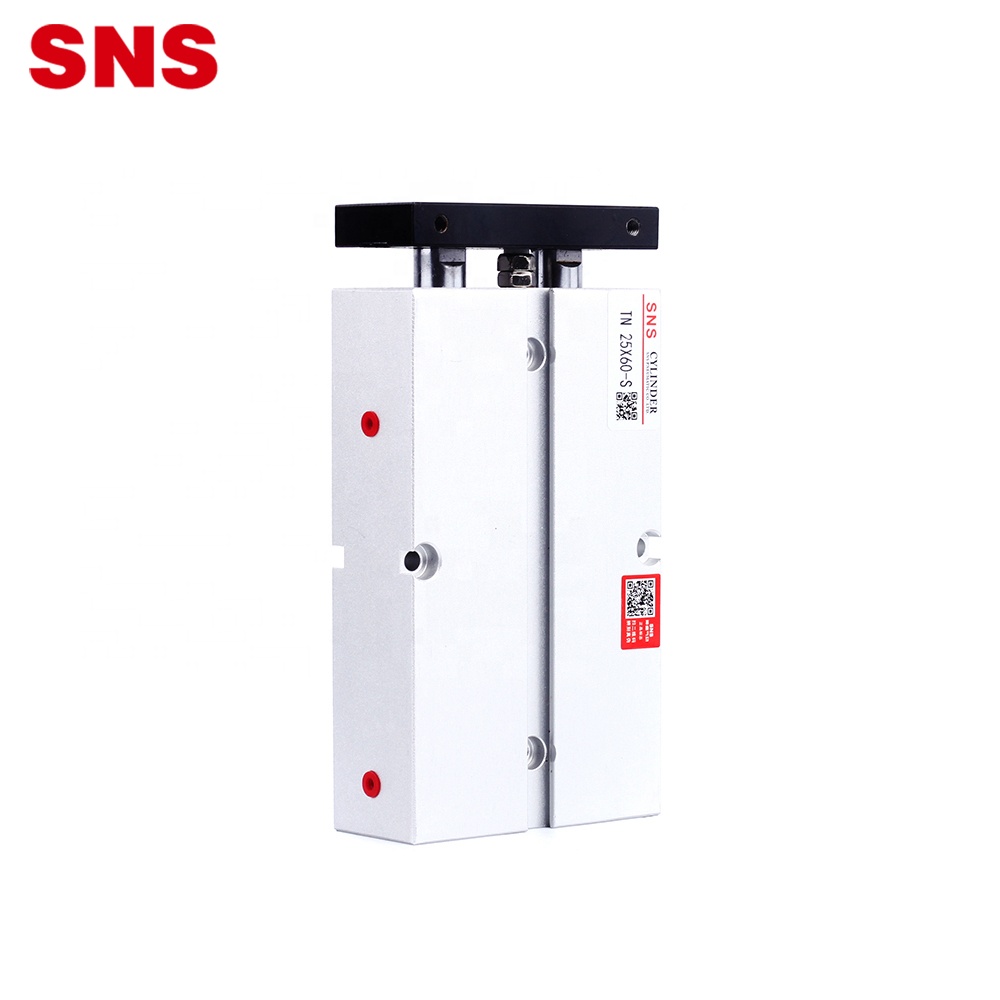

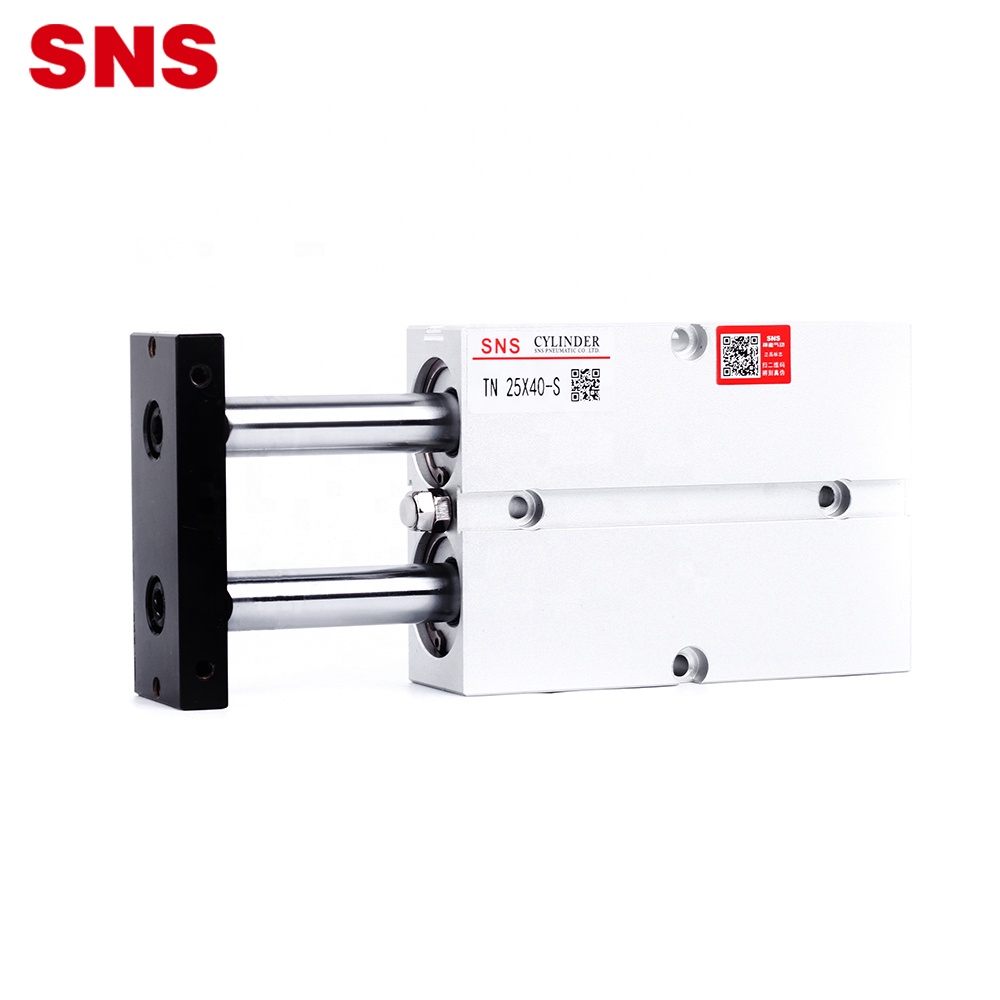

Пневматичен въздушен направляващ цилиндър с двоен прът и два вала SNS TN Series с магнит Представено изображение

Серия SNS TN с двоен прът и двоен вал пневматичен цилиндър с магнит

Кратко описание:

1. Цилиндърът с двойна ос приема вградена форма за монтиране и фиксиране на тялото, което спестява място за инсталиране.
2. Има определена устойчивост на огъване и усукване, а двуосният цилиндър може да издържи на определено странично натоварване.
3. Има монтажни отвори от трите страни на фиксиращата плоча, което е удобно за многопозиционно зареждане.
4. Предното уплътнение против сблъсък на корпуса на цилиндъра с двойна ос може да регулира хода на цилиндъра и да облекчи удара.
5. Стандартната конфигурация на тази серия от двуосни цилиндри е от магнитен тип и всички те са опционални без магнитен тип.

Изпратете имейл до нас

Подробности за продукта

Продуктови етикети

Размер на отвора (mm)	10	16	20	25	32
Актьорски режим	Двойно действие
Работна медия	Пречистен въздух
Работно налягане	0.1~0.9Mpa (1-9kgf/cm²)
Доказателство за налягане	1.35Mpa (13.5kgf/cm²)
температура	~5-70 ℃
Режим на буфериране	Фиксиран буфер
Размер на порта	М5*0,8				G1/8”
Материал на тялото	Алуминиева сплав

Размер на отвора (mm)	Стандартен ход (mm)	Макс. ход (mm)	Допустим ход (mm)	Сензорен превключвател
10	10 20 30 40 50 60 70	70	100	CS1-J
16	10 20 30 40 50 60 70 80 90 100 125 150	150	200
20	10 20 30 40 50 60 70 80 90 100 125 150	150	200
25	10 20 30 40 50 60 70 80 90 100 125 150	150	200
32	10 20 30 40 50 60 70 80 90 100 125 150	150	200

Размер на отвора (mm)	A	B	C	D	Стоук ≤	10	20	30	40	50	60	70
10	58	12	46	10	E	30	30	35	40	45	50	55

Размер на отвора (mm)	A	B	C	D	Стоук ≤	10	20	30	40	50	60	70	80	90	100	125	150	175
32	108	30	78	35	E	45	50	55	60	65	70	75	80	85	95	102.5	115	122.5

Размер на отвора (mm)	A	B	C	D	Стоук ≤	10	20	30	40	50	60	70	80	90	100	125	150	F	G	H	I
16	68	15	53	20	E	30	35	40	45	50	55	60	65	70	75	87.5	100	8	47	6	24
20	78	20	58	20	E	35	35	40	45	50	55	60	65	70	75	87.5	100	10	55	9	28
25	81	19	62	20	E	40	40	45	50	55	60	65	70	75	80	92.5	100	10	66	8	34

Размер на отвора (mm)	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
16	M4*0,7 Дълбочина 5	47	53	20	22	10	Две страни: φ7,5 Дълбочина 7,2 мм през отвора φ4,5	Две страни: φ8 Дълбочина 4,4 мм през отвор φ4,5	34	4	54	21	8	6.2
20	M4*0,7 Дълбочина 5	55	61	24	25	12	Две страни: φ7,5 Дълбочина 7,2 мм през отвора φ4,5	Две страни: φ8 Дълбочина 4,4 мм през отвор φ4,5	44	6	62	25	10	8.2
25	M4*0,7 Дълбочина 5	66	72	29	30	12	Две страни: φ7,5 Дълбочина 7,2 мм през отвора φ4,5	Две страни: φ8 Дълбочина 4,4 мм през отвор φ4,5	56	7	73	30	12	10.2
